摘要

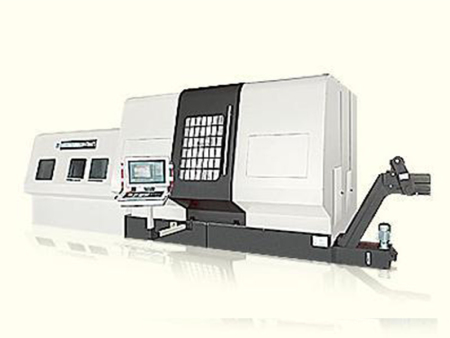

★ HTM40 HTM80sub HTM80 ◆ 五轴联动，具有重型机床的承载能力，主要用于电机转子、气轮机转子、轧辊、曲轴等精度高、工序多、形状复杂的回转体的机械加工。 ● 该机床可用于中小批量，多品种的生产。 该机床是一种集成了车、铣、钻、镗、攻丝等功能于一台设备上的高柔性机床，适用于航空、航天、船舶、军工以及民用工业。
产品介绍
HTM40 HTM80 HTM80sub 能力 mm 床身上旋径 mm φ600 φ900 φ1000 滑鞍上旋径 mm φ500 φ700 φ900 大车削直径 mm φ400 φ800 φ800 大加工长度 1000/1500/2000/
3000/4000/60001000/1500/2000/
3000/4000/60001000/1500/2000/
3000/4000/6000行程 X轴行程 mm 460 670 750 Y轴行程 mm -100/+150 -200/+300 -200/+300 Z轴行程 mm 1100/2100/3200/4100/6100 1100/2100/3200/4100/6100 1100/2100/3200/4100/6100 B轴行程 -100°/+100° -100°/+100° -100°/+100° C轴行程 ° 360 360 360 副主轴行程 mm 1500(Z:1500) 主轴 卡盘尺寸 " 8 8 8 大转速 rpm 4000 2800 2000 主轴端 A2-6 A2-11 A2-11 主轴通径 mm 65 100 100 功率（S1-S6） kW 22/30 37/56 37/56 C轴 扭矩（S1-S6） Nm 430/649 1070/1400 1743/2250 小分度角度 ° 0.001° 0.001° 0.001° 高转速 rpm 20 20 20 副主轴 卡盘尺寸 mm 15" 主轴大转速 rpm 2000 主轴端 A2-11 主轴通径 mm 70 功率（S1-S6） kW 28/42 副C轴 小分度角度 ° 0.001° 0.001° 0.001° 高转速 rpm 20 20 20 铣轴 功率（S1-S6） kW 12/18.5 17/25 17/25 高转速 rpm 5000 4000 4000 B轴 高转速 rpm 26 20 30 分度角度 ° 5或者任意角度 5或者任意角度 5或者任意角度 小分度角度 ° 0.001° 0.001° 0.001° 尾座 套筒行程 mm 150 200 200 顶 尖 MT5 MT5 MT6 自动刀具更换装置ATC 刀柄形式 CAPTO C5/HSKA63 CAPTO C6/HSKA80 CAPTO C6/C8/HSKA100 刀具大直径 mm 100 125 125 刀库容量 位 12/24/32/48/96 12/24/32/48/96 12/24/32/48/96 所需动力源 电源 KVA 380V 50HZ 380V 50HZ 380V 50HZ 空气源 L/min 5-8bar 500 5-8bar 500 5-8bar 500 机器大小 高度 m 2.5 3 3.3 机床（长×宽） m 5.1×2.8(Z:1000) 8.6×3.5(Z:2000) 6.9×3.3(Z:1500) 重量 m 17T(Z:1000) 23T(Z:2000) 31T(Z:1500)
