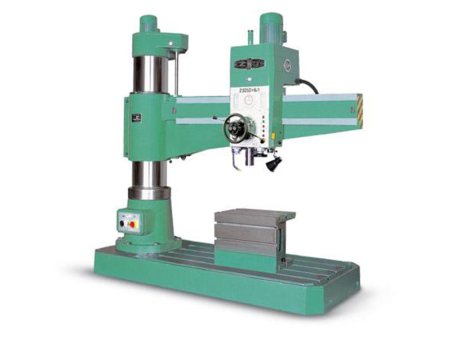

我公司具有五十四年摇臂钻床开发制造的丰富经验,工艺独到的制造流程与装备。其精良的产品可广泛应用于机械加工中的钻孔、扩孔、铰孔、锪平面及攻螺纹等。主要有Z30系列、Z33系列、Z31系列、Z35系列和FRD系列。
Z33100 | Z33125×120A | ||
大钻孔直径 | mm | 100 | 125 |
主轴中心线至立柱母线距离 | |||
大 | mm | 3150 | 4000 |
小 | mm | 570 | 600 |
主轴端面至底座工作面距离 | |||
大 | 3105 | 3455 | |
小 | 1355 | 1645 | |
主轴行程 | mm | 500 | 560 |
主轴锥孔(莫氏) | 6# | Metrie80 | |
主轴转速范围 | r/min | 8-1000 | 6.3-800 |
主轴转速级数 | 22 | 22 | |
主轴进给量范围 | mm/r | 0.06-3.2 | 0.06-3.2 |
主轴进给量级数 | mm | 16 | 16 |
工作台尺寸 | - | - | |
主轴箱水平移动距离 | mm | 2580 | 3400 |
主电机功率 | kW | 15 | 18.5 |
套筒升降距离 | mm | - | - |
主轴箱倾斜度 | ° | - | - |
滑座移动距离 | mm | 4000 | 12000 |
机床重量 | kg | 22000 | 50000 |
机床外型尺寸(长×宽×高) | mm | 7160×1540×4780 | 16900×2200×5285 |
GDC(d)md系列机床采用龙门框架布局,立柱与横梁为钢板组合固定联结,三轴采用高精度滚珠丝杠传动,X、Y轴采用精密直线导轨运动副,保证了该机床钻削性能的大化。
我公司具有五十四年摇臂钻床开发制造的丰富经验,工艺独到的制造流程与装备。其精良的产品可广泛应用于机械加工中的钻孔、扩孔、铰孔、锪平面及攻螺纹等。主要有Z30系列、Z33系列、Z31系列、Z35系列和FRD系列。
GDC(d)md系列机床采用龙门框架布局,立柱与横梁为钢板组合固定联结,三轴采用高精度滚珠丝杠传动,X、Y轴采用精密直线导轨运动副,保证了该机床钻削性能的大化。
本系列机床主要适用于热交换器等行业的中、小型管板类、盘类和钢梁结构连接件、以钻孔为主要加工工序的、具有较高孔位加工精度及较高性能价格比的数控机床,并带有的铣削功能。
