摘要

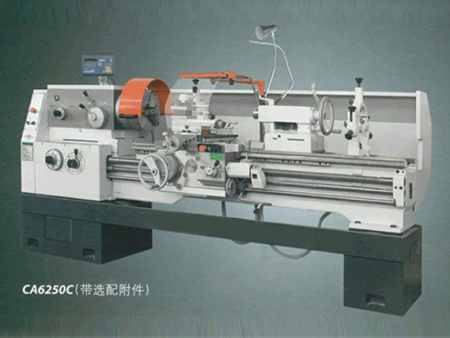

CA-C系列普通车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。 结构特点： CA-C系列普通车床床身宽于一般车床，具有较高的刚度，导轨面经中频淬火，经久耐用。 CA-C系列普通机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。 CA-C系列普通机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强 力高速切削。主轴孔径大，可选用附件齐全
产品介绍
CA6150C CA6250C CA6161C CA6261C CA6266C 床身上大工件回转直径 mm 500mm(20") 500mm(20") 610mm(24") 610mm(24") 660mm(262/5″) 马鞍内大回转直径 mm -- 720mm(28″) -- 830mm(32 2/3″) 870mm(34 4/5″) 马鞍内有效长度 mm -- 210mm(8″) -- 210mm(8″) 210mm(8″) 大工件长度 mm 750mm(29″) 1000mm(40″) 1500mm(60″) 2000mm(80″) 3000mm(118″) 大车削长度 mm 650mm(26″) 900mm(35″) 1400mm(55″) 1900mm(75″) 2900mm(114″) 主轴中心至床身平面导轨距离 mm 250mm (10″) 250mm (10″) 305mm(12″) 305mm(12″) 325mm(13″) 刀架上大工件回转直径 mm 300mm (12″) 300mm (12″) 370mm(15″) 370mm(15″) 400mm(16″) 主轴孔前端锥度 mm 1：20 φ120mm (4 3/4″) 主轴转速 正转种数 24种 正转转速范围 r/min 50Hz： 14－1250r/min 60Hz：16－1500r/min 反转种数 12种 反转转速范围 r/min 50Hz： 20－1470r/min 60Hz：24－1764r/min 主轴孔径 mm 104 mm (4″) 进给量(公制车床)
纵向及横向进给量的种数 各64种 主轴每转刀架的纵向标准进给量 mm/r 0.11－1.6 mm/r 主轴每转刀架的纵向小进给量 mm/r
0.044－0.164 mm/r主轴每转刀架的纵向加大进给量 mm/r 1.76－6.4 mm/r 进给量 主轴每转刀架的横向标准进给量 mm/r 0.05－0.8 mm/r 主轴每转刀架的横向小进给量 mm/r 0.022－0.082 mm/r 主轴每转刀架的横向加大进给量 mm/r 0.88－3.2 mm/r 刀架 纵向的快速移动速度 m/min 50Hz：4 m/min 60Hz：4.8 m/min 横向的快速移动速度 m/min 50Hz：2 m/min 60Hz：2.4 m/min 车削螺纹范围 公制螺纹种数 44种 公制螺纹范围 mm 1－192 mm 英制螺纹种数 28种 英制螺纹范围 1/2－24 模数螺纹种数 39种 模数螺纹范围 mm 0.25－48 mm 径节螺纹种数 38种 径节螺纹范围 1/2－96 下刀架大行程 mm 320mm 320mm 420mm 420mm 420mm 上刀架大行程 mm 140 mm 刀架转盘回转角度 ±90° 主轴中心线至刀具支承面距离 mm 26 mm 刀杆截面尺寸 mm 25 mm×25 mm 尾座主轴直径 mm 75 mm 尾座主轴大行程 mm 150 mm 尾座主轴孔锥度 莫氏5号 丝杠螺距 mm 12 mm 主电机 型号 Y132M－4左 功率 kW 7.5 kW 转速 r/ min 50Hz：1450 r/ min 60Hz：1740 r/ min 冷却电泵 型号 AYB－25 功率 W 90 W 流量 L/min 25 L/min 溜板快速运动电机 型号 AOS 5634 功率 W 250 W 转速 r/min 50Hz：1360 r/min 60Hz：1630 r/min 润滑电机(带脚踏用)
型号 AO 5624 功率 W 120 W 转速 r/min 50Hz：1500 r/min 60Hz：1800 r/min 主传动三 型号 B－2235 B－2337 B－2388 角皮带 根数 4根 润滑泵三角带 型号 Z－1000 根数 1根 主机净重kg 大工件长度 750mm 2070 2180 —— 1000mm 2150 2260 2310 1500mm 2300 2437 2492 2000mm 2650 2787 2842 3000mm —— 3150 —— 3287 3542 轮廓尺寸（长×宽×高）mm 大工件长度 750mm 2418×1037×1312 2418×1130×1367 —— 1000mm 2668×1037×1312 2668×1130×1367 2668×1130×1392 1500mm 3168×1037×1312 3168×1130×1367 3168×1130×1392 2000mm 3668×1037×1312 3668×1130×1367 3668×1130×1392 3000mm —— 4668×1037×1312 —— 4668×1130×1367 4668×1130×1392
