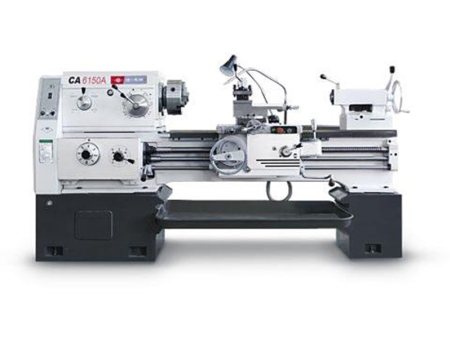

◆ CA-B系列普通车床适用于车削内外圆柱面,圆锥面及其它旋转面,车削各种公制、英制、模数和径节螺纹,并能进行钻孔和拉油槽等工作。 ◆ CA-B系列普通车床是以“A"型为基础,派生出的变型产品。主轴孔径加大为φ80mm,主轴头部连接型式为A28型,采用螺钉连接方便快捷。 ◆ CA-B系列普通车床能承担各种车削工作,如车削内外圆柱面、圆锥面及其它旋转面。车削端面及各种公制、英制、模数和径节螺纹。还能钻孔、铰孔以及拉油槽等。 ◆ CA-B系列普通机床可加工钢、铸铁及有色金属等材料。在本系列机床上加工的零件尺寸精度可达到IT7级,并可获得较小的表面粗糙度数值。马鞍车床,除能完成上述车削工作外,还特别适用于扁平零件和奇型零件的加工。 ◆ CA-B系列普通机床具有手动刹车功能,或具有脚踏刹车功能。操作方便、刹车灵敏、可靠
CA6140B | CA6240B | CA6150B | CA6250B | CA6161B | CA6261B | CA6266B | ||
床身上回转直径 | mm | φ400(16") | φ400(16") | φ500(20") | φ500(20") | φ610(24") | φ610(24") | φ660 |
刀架上回转直径 | mm | φ210 (8 1/4") | φ210 (8 1/4") | φ300 (12") | φ300 (12") | φ370 (14 9/16 ") | φ370 (14 9/16 ") | φ400 |
马鞍内回转直径×有效宽度 | mm | φ630(25") ×210 | φ720(28") ×210 | φ830 (32 2/3 ") ×210 | φ830 ×210 | |||
二顶 尖间长度 | mm | 750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") | 750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") | 750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") | 750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") | 750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") | 750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") | 750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
床身宽度、硬度 | mm | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") |
刀杆截面 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
主轴 | ||||||||
主轴转速范围 | ||||||||
B | r/min | 10-1400 (24 kinds) | 10-1400 (24 kinds) | 10-1400 (24 kinds) | 10-1400 (24 kinds) | 10-1400 (24 kinds) | 10-1400 (24 kinds) | 10-1400 (24 kinds) |
C | r/min | 14-1250 (24 kinds) | 14-1250 (24 kinds) | 14-1250 (24 kinds) | 14-1250 (24 kinds) | 14-1250 (24 kinds) | 14-1250 (24 kinds) | 14-1250 (24 kinds) |
主轴内孔及主轴头型式 | ||||||||
B | mm | φ80 (3 9/64") D8 | φ80 (3 9/64") D8 | φ80 (3 9/64") D8 | φ80 (3 9/64") D8 | φ80 (3 9/64") D8 | φ80 (3 9/64") D8 | φ80 (3 9/64") D8 |
C | mm | φ104 D11 | φ104 D11 | φ104 D11 | φ104 D11 | φ104 D11 | φ104 D11 | φ104 D11 |
前主轴孔锥度 | ||||||||
B | mm | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) |
C | mm | φ120 | φ120 | φ120 | φ120 | φ120 | φ120 | φ120 |
进给 | ||||||||
进给数量 | 64 kinds (for each) | 64 kinds (for each) | 64 kinds (for each) | 64 kinds (for each) | 64 kinds (for each) | 64 kinds (for each) | 64 kinds (for each) | |
主轴每转纵向进给 | ||||||||
标准 | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 |
小进给 | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 |
加大进给 | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 |
公制螺纹范围 | mm | 1-192 (44 kinds) | 1-192 (44 kinds) | 1-192 (44 kinds) | 1-192 (44 kinds) | 1-192 (44 kinds) | 1-192 (44 kinds) | 1-192 (44 kinds) |
英制螺纹范围 | 1/2-24t.p.i (28kinds) | 1/2-24t.p.i (28kinds) | 1/2-24t.p.i (28kinds) | 1/2-24t.p.i (28kinds) | 1/2-24t.p.i (28kinds) | 1/2-24t.p.i (28kinds) | 1/2-24t.p.i (28kinds) | |
模数螺纹范围 | 0.25-48(module) (39 kinds) | 0.25-48(module) (39 kinds) | 0.25-48(module) (39 kinds) | 0.25-48(module) (39 kinds) | 0.25-48(module) (39 kinds) | 0.25-48(module) (39 kinds) | 0.25-48(module) (39 kinds) | |
径节螺纹范围 | 1/2-96 D.P (38 kinds) | 1/2-96 D.P (38 kinds) | 1/2-96 D.P (38 kinds) | 1/2-96 D.P (38 kinds) | 1/2-96 D.P (38 kinds) | 1/2-96 D.P (38 kinds) | 1/2-96 D.P (38 kinds) | |
床鞍纵向快速 | m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min |
横刀架行程 | mm | 320 (12 1/2") | 320 (12 1/2") | 320 (12 1/2") | 320 (12 1/2") | 420 (16 4/25") | 420 (16 4/25") | 420 (16 4/25") |
小刀架移动行程 | mm | 140 (5 1/2") | 140 (5 1/2") | 140 (5 1/2") | 140 (5 1/2") | 140 (5 1/2") | 140 (5 1/2") | 140 (5 1/2") |
床尾 | ||||||||
床尾主轴大行程 | mm | 150 (5 29/32") | 150 (5 29/32") | 150 (5 29/32") | 150 (5 29/32") | 150 (5 29/32") | 150 (5 29/32") | 150 (5 29/32") |
床尾主轴直径 | mm | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") |
床尾主轴孔锥度 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | |
主电机 | kW | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) |
净重/毛重 | ||||||||
750mm | kg | 2000/2680 | 2000/2750 | 2070/2410 | 2070/2820 | 2180/3000 | 2180/3000 | 2235 |
1000mm | kg | 2080/2760 | 2080/2870 | 2150/2830 | 2150/2940 | 2260/3200 | 2260/3200 | 2315 |
1500mm | kg | 2230/3020 | 2580/3530 | 2300/3050 | 2300/3160 | 2437/3400 | 2437/3400 | 2492 |
2000mm | kg | 2580/3420 | 2580/3530 | 2650/3490 | 2650/3600 | 2787/3800 | 2787/3800 | 3542 |
3000mm | 3200/ | 3287/ | 3542 | |||||
轮廓尺寸/包装尺寸 | ||||||||
750mm | 2418×1000 ×1267/ 2600×1520 ×2010 | 2418×1000 ×1267/ 2600×1520 ×2010 | 2418×1037 ×1312/ 2600×1520 ×2010 | 2418×1037 ×1312/ 2600×1520 ×2010 | 2418×1130 ×1367/ 2600×1620 ×2010 | 2418×1130 ×1367/ 2600×1620 ×2010 | 2418×1130 ×1392 | |
1000mm | 2668×1000 ×1267/ 2850×1520 ×2010 | 2668×1000 ×1267/ 2850×1520 ×2010 | 2668×1037 ×1312/ 2850×1520 ×2010 | 2668×1037 ×1312/ 2850×1520 ×2010 | 2668×1130 ×1367/ 2850×1620 ×2010 | 2668×1130 ×1367/ 2850×1620 ×2010 | 2668×1130 ×1392 | |
1500mm | 3168×1000 ×1267/ 3350×1520 ×2010 | 3168×1000 ×1267/ 3350×1520 ×2010 | 3168×1037 ×1312/ 3350×1520 ×2010 | 3168×1037 ×1312/ 3350×1520 ×2010 | 3168×1130 ×1367/ 3350×1620 ×2010 | 3168×1130 ×1367/ 3350×1620 ×2010 | 3168×1130 ×1392 | |
2000mm | 3668×1000 ×1267/ 3850×1520 ×2010 | 3668×1000 ×1267/ 3850×1520 ×2010 | 3668×1037 ×1312/ 3850×1520 ×2010 | 3668×1037 ×1312/ 3850×1520 ×2010 | 3668×1130 ×1367/ 3850×1620 ×2010 | 3668×1130 ×1367/ 3850×1620 ×2010 | 3668×1130 ×1392 | |
3000mm | 4668×1130 ×1367/ | 4668×1130 ×1367/ | 4668×1130 ×1392 |
