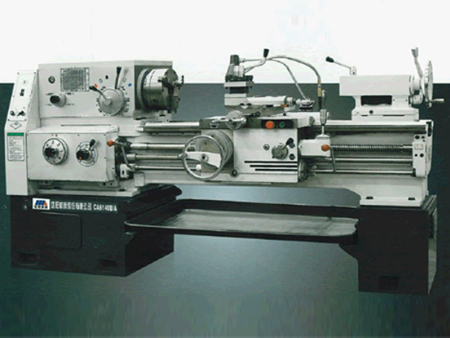

CA-B/A系列普通车床

杨经理： 13940100976
电  话： 13555787137
地　址： 辽宁省沈阳经济技术开发区开发二十一号路9号
留言咨询 更多信息
分享：
上一条： CA-B系列普通车床
下一条： CA-A系列普通车床
关键词： CA-B/A系列普通车床

摘要

　◇　本系列车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。
　◇　CA-B/A系列普通车床是以“A"型为基础，派生出的变型产品。主轴孔径加大为φ80mm,主轴头部连接型式为A28型，采用螺钉连接方便快捷。
　◇　CA-B/A系列普通车床能承担各种车削工作，如车削内外圆柱面、圆锥面及其它旋转面。车削端面及各种公制、英制、模数和径节螺纹。还能钻孔、铰孔以及拉油槽等。
　◇　CA-B/A系列普通机床可加工钢、铸铁及有色金属等材料。在本系列机床上加工的零件尺寸精度可达到IT7级，并可获得较小的表面粗糙度数值。马鞍车床，除能完成上述车削工作外，还特别适用于扁平零件和奇型零件的加工。
　◇　CA-B/A系列普通机床具有手动刹车功能，或具有脚踏刹车功能。操作方便、刹车灵敏、可靠。

产品介绍



CA6140B/ACA6240B/ACA6150B/ACA6250B/ACA6161B/ACA6261B/A
床身上回转直径mmφ400(16")φ400(16")φ500(20")φ500(20")φ610(24")φ610(24")
刀架上回转直径mmφ210
(8 1/4")		φ210
(8 1/4")		φ300
(12")		φ300
(12")		φ370
(14 9/16 ")		φ370
(14 9/16 ")
马鞍内回转直径×
有效宽度		mm
φ630(25")
×210
φ720(28")
×210
φ830
(32 2/3 ")
×210
二顶 尖间长度mm750/1000/
1500/2000/
3000
(29"/40"/
60"/118")		750/1000/
1500/2000/
3000
(29"/40"/
60"/118")		750/1000/
1500/2000/
3000
(29"/40"/
60"/118")		750/1000/
1500/2000/
3000
(29"/40"/
60"/118")		750/1000/
1500/2000/
3000
(29"/40"/
60"/118")		750/1000/
1500/2000/
3000
(29"/40"/
60"/118")
床身宽度、硬度mm400、RC52400、RC52400、RC52400、RC52400、RC52400、RC52
刀杆截面mm25×2525×2525×2525×2525×2525×25
主轴






主轴转速范围(级数)






正传r/min10-1400
(24 kinds)		10-1400
(24 kinds)		10-1400
(24 kinds)		10-1400
(24 kinds)		10-1400
(24 kinds)		10-1400
(24 kinds)
反转r/min14-1580
(12 kinds)		14-1580
(12 kinds)		14-1580
(12 kinds)		14-1580
(12 kinds)		14-1580
(12 kinds)		14-1580
(12 kinds)
主轴内孔直径mmφ80
(3 9/64")		φ80
(3 9/64")		φ80
(3 9/64")		φ80
(3 9/64")		φ80
(3 9/64")		φ80
(3 9/64")
主轴头型式mmA28A28A28A28A28A28
前主轴孔锥度
φ90(1:20)φ90(1:20)φ90(1:20)φ90(1:20)φ90(1:20)φ90(1:20)
进给






进给数量
64 kinds
(for each)		64 kinds
(for each)		64 kinds
(for each)		64 kinds
(for each)		64 kinds
(for each)		64 kinds
(for each)
主轴每转纵向进给






标准mm/r0.11-1.60.11-1.60.11-1.60.11-1.60.11-1.60.11-1.6
小进给mm/r0.028-0.110.028-0.110.028-0.110.028-0.110.028-0.110.028-0.11
加大进给mm/r1.76-6.41.76-6.41.76-6.41.76-6.41.76-6.41.76-6.4
主轴每转横向进给






标准mm/r0.05-0.80.05-0.80.05-0.80.05-0.80.05-0.80.05-0.8
小进给mm/r0.014-0.050.014-0.050.014-0.050.014-0.050.014-0.050.014-0.05
加大进给mm/r0.88-3.20.88-3.20.88-3.20.88-3.20.88-3.20.88-3.2
公制螺纹范围mm1-192
(44 kinds)		1-192
(44 kinds)		1-192
(44 kinds)		1-192
(44 kinds)		1-192
(44 kinds)		1-192
(44 kinds)
英制螺纹范围t.p.i1/2-24
(28kinds)		1/2-24
(28kinds)		1/2-24
(28kinds)		1/2-24
(28kinds)		1/2-24
(28kinds)		1/2-24
(28kinds)
模数螺纹范围mm0.25-48(module)
(39 kinds)		0.25-48(module)
(39 kinds)		0.25-48(module)
(39 kinds)		0.25-48(module)
(39 kinds)		0.25-48(module)
(39 kinds)		0.25-48(module)
(39 kinds)
径节螺纹范围D.P1/2-96
(38 kinds)		1/2-96
(38 kinds)		1/2-96
(38 kinds)		1/2-96
(38 kinds)		1/2-96
(38 kinds)		1/2-96
(38 kinds)
床鞍纵向快移速度m/min4 m/min4 m/min4 m/min4 m/min4 m/min4 m/min
刀架横向快移速度m/min2 m/min2 m/min2 m/min2 m/min2 m/min2 m/min
刀架转盘回转角度°±90±90±90±90±90±90
横刀架行程mm320
(12 1/2")		320
(12 1/2")		320
(12 1/2")		320
(12 1/2")		420
(16 4/25")		420
(16 4/25")
小刀架移动行程mm140
(5 1/2")		140
(5 1/2")		140
(5 1/2")		140
(5 1/2")		140
(5 1/2")		140
(5 1/2")
床尾






床尾主轴大行程mm150
(5 29/32")		150
(5 29/32")		150
(5 29/32")		150
(5 29/32")		150
(5 29/32")		150
(5 29/32")
床尾主轴直径mmφ75
(2 61/64")		φ75
(2 61/64")		φ75
(2 61/64")		φ75
(2 61/64")		φ75
(2 61/64")		φ75
(2 61/64")
床尾主轴孔锥度
莫氏圆锥5号莫氏圆锥5号莫氏圆锥5号莫氏圆锥5号莫氏圆锥5号莫氏圆锥5号
主电机kW7.5 (10 Hp)7.5 (10 Hp)7.5 (10 Hp)7.5 (10 Hp)7.5 (10 Hp)7.5 (10 Hp)
净重/毛重






750mmkg1990/26801990/26802060/24102060/24102180/30002180/3000
1000mmkg2070/27602070/27602140/28302140/28302260/32002260/3200
1500mmkg2220/30202220/30202290/30502290/30502437/34002437/3400
2000mmkg2570/34202570/34202640/34902640/34902787/38002787/3800
3000mm




3200/3287/
轮廓尺寸/包装尺寸






750mm
2418×1000
×1270/
2600×1520
×2010		2418×1000
×1270/
2600×1520
×2010		2418×1037
×1315/
2600×1520
×2010		2418×1037
×1315/
2600×1520
×2010		2418×1130
×1370/
2600×1620
×2010		2418×1130
×1370/
2600×1620
×2010
1000mm
2668×1000
×1270/
2850×1520
×2010		2668×1000
×1270/
2850×1520
×2010		2668×1037
×1315/
2850×1520
×2010		2668×1037
×1315/
2850×1520
×2010		2668×1130
×1370/
2850×1620
×2010		2668×1130
×1370/
2850×1620
×2010
1500mm
3168×1000
×1270/
3350×1520
×2010		3168×1000
×1270/
3350×1520
×2010		3168×1037
×1315/
3350×1520
×2010		3168×1037
×1315/
3350×1520
×2010		3168×1130
×1370/
3350×1620
×2010		3168×1130
×1370/
3350×1620
×2010
2000mm
3668×1000
×1270/
3850×1520
×2010		3668×1000
×1270/
3850×1520
×2010		3668×1037
×1315/
3850×1520
×2010		3668×1037
×1315/
3850×1520
×2010		3668×1130
×1370/
3850×1620
×2010		3668×1130
×1370/
3850×1620
×2010
3000mm




4668×1130
×1370/		4668×1130
×1370/
